光伏用美式變電站產品簡介
ZGS-G系列光伏專用美式箱變是一種將高壓熔斷器、多工位負荷開關、無勵磁調壓分接開關都作為變壓器的內部部件，安裝在變壓器油箱內部，在變壓器外部加裝低壓成套設備的組合式變壓器。它用于光伏發電系統中，將逆變器岀來的低電壓（0.69kV或0.27kV或0.315kV）升高到電網系統的電壓（10kV或35kV）以供并網使用，其變壓器一般采用雙分裂或雙繞組的油浸式變壓器，高壓開關采用油浸式開關。

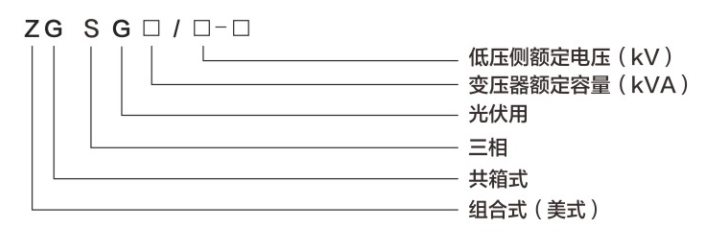

光伏用美式變電站產品型號說明

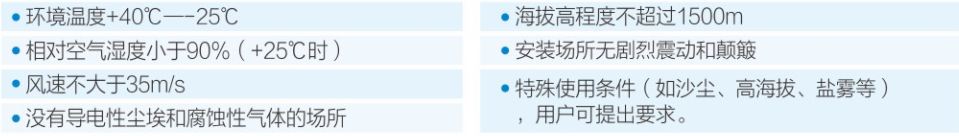

光伏用美式變電站產品使用環境
光伏用美式變電站產品特點
1、設計標準均符合GB/T10217-2013、GB/T6451的要求；
2、所有帶電部位都在箱內，無裸露帶電部分。全密封、全絕緣結構，無需絕緣距離，可靠保護人身安全。由于高壓側的帶電體全部被密封到油箱內，沒有裸露到外部的帶電體，因此安全性能可靠，能有效防止小動物的入侵；
3、美式變電站可接入環網供電系統中，與柜式環網箱或電纜分支箱組成環網供電系統，也可配制成終端型；
4、體積小、占地面積小。其散熱方式為散熱片，也可加裝風機，其運行噪音小。在同一電壓等級和容量的配電系統中，我公司的美變體積僅有歐變的三分之一；
5、結構緊湊、價格低廉。美變的成套設備全都被緊湊的放置到變壓器的箱體內或箱體上，沒有額外的輔助設備。高壓側采用插入式熔斷器作為保護，方便檢修、操作和維護。低壓側斷路器均采用固定式安裝，連接安全可靠，穩定性強；
6、油浸式變壓器過載能力更強，局部放電量小、絕緣水平高、噪聲小、產品使用壽命長；
7、美變內部設有控制（輔助）變壓器室，可將逆變器出來的電壓轉換成市電（單相220V,三相380V）,以供輔助設備的供電和其他照明設備的使用,保證其箱式變電站的可靠運行；
8、低壓側采用光伏專用浪涌保護器，專門針對逆變器的諧波、過電壓以及干擾等問題進行專業的保護；
9、美式箱變可根據用戶需要配備智能綜合測控裝置（綜?；蚶^電保護），以便用戶進行遠程監控和操作。
光伏用美式變電站產品典型一次系統方案

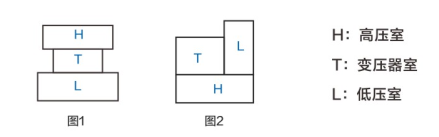

光伏用美式變電站產品外形布局
